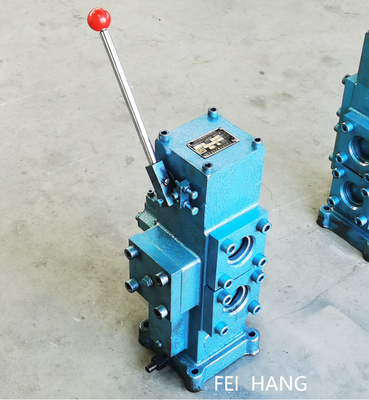

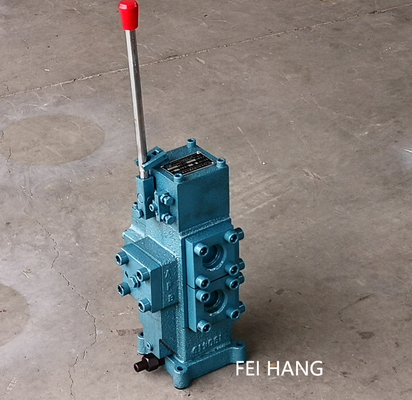

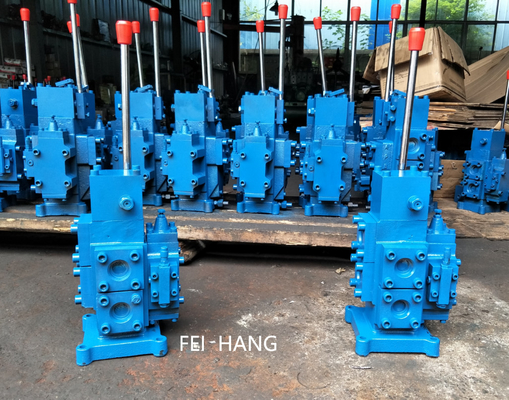

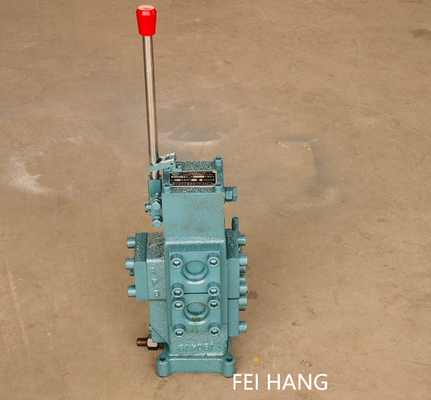

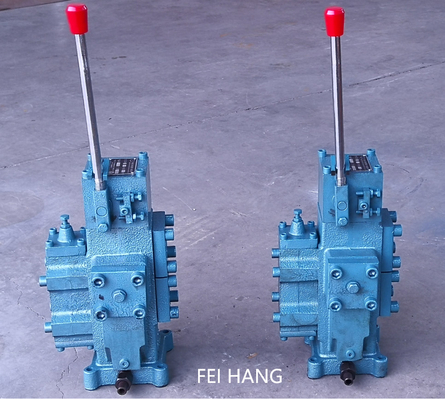

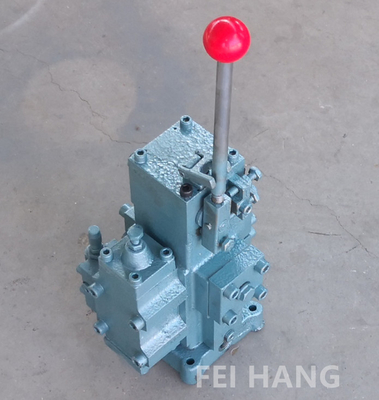

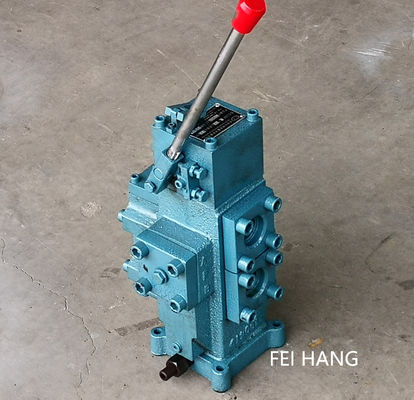

PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40

PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40

    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
  • PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40

    Product Details:

    Place of Origin: Jiangsu Yangzhou
    Brand Name: Fei Hang
    Certification: Inspection Report
    Model Number: CSBF

    Payment & Shipping Terms:

    Minimum Order Quantity: 1
    Price: Negotiable
    Packaging Details: Wooden box
    Delivery Time: The 3 day
    Payment Terms: Advance payment and delivery
    Supply Ability: 1000
    Contact Now
    Detailed Product Description
    Ship Standard: CB/T3198-2001 Nominal Flow: 120-700L/min
    Nominal Pressure: 25Mpa Safety Valve Pressure Range: 5-25Mpa
    Handle Operating Force: ≤40N Median Function: M,O,Y,H,K,P
    Color: Blue

    PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS MODEL CSBF-G20

    CONTROL VALVE-WINCH CONTROL BLOCK MODEL CSBF-G25

    HYDRAULICS CONTROL VALVES MODEL CSBF-G32

    MANUAL PROPORTIONAL FLOW DIRECTIONAL BLOCK VALVE FOR SHIPS

    Control Valve Windlass MODEL CSBF-G40

    PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40



    FH-CONTROL VALVE-WINCH CONTROL BLOCK.pdf

    PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40



    PARAMETER SELECTION TABLE

    PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40



    PARAMETER SELECTION TABLE

    PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40

    Model

    Nominal diameter

    (mm)

    Flow

    (L/min)

    Pressure

    (MPA)

    Safety valve pressure regulation

    (MPA)

    Handle control force(N) Mid-position spool valve function
    CSBF-G20 20 120 25 5-25 ≤40 M-type
    CSBF-G25 25 200 O-type
    CSBF-G32 32 300 H-type
    CSBF-G40 40 450 Y-type
    CSBF-G50 50 700 K-type





    The median function of this manual proportional control valve can be divided into the following categories:
    PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
    PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40

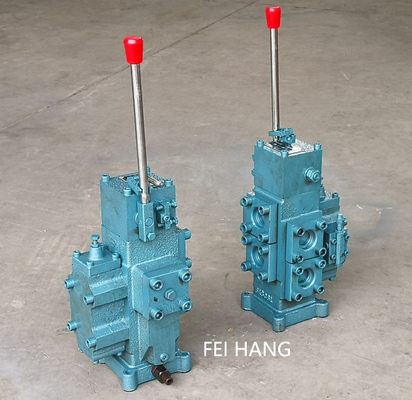

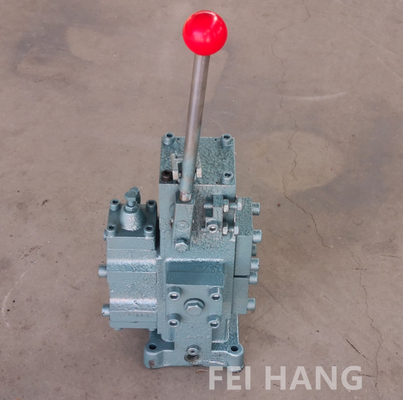

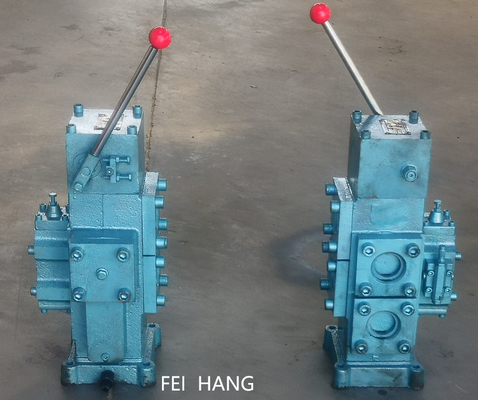

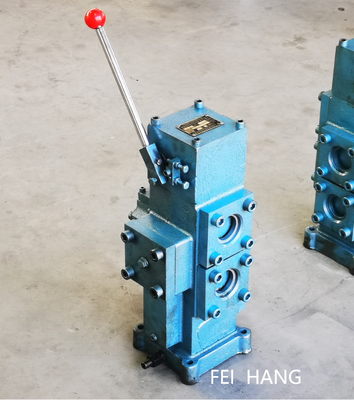

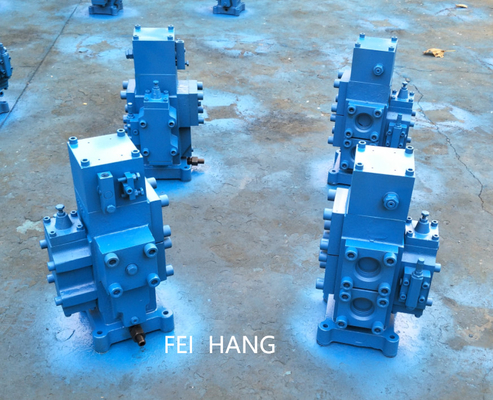

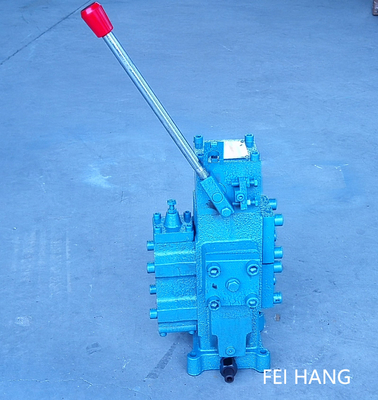

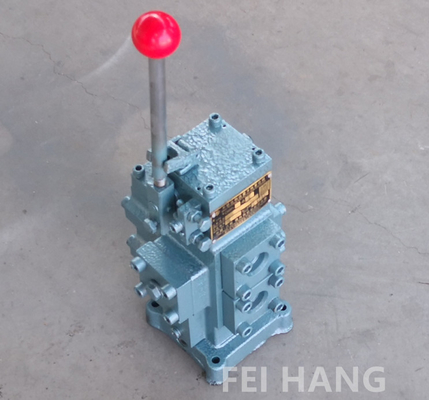

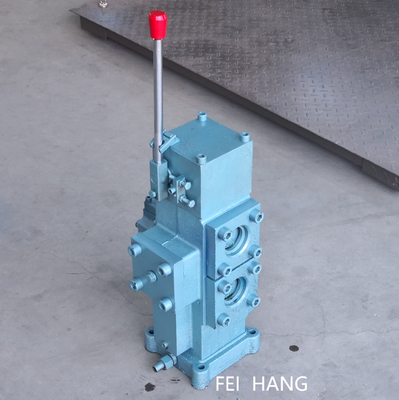

    CSBF TYPE marine manual proportional flow
    direction compound valve is a three-position
    four-way reversing valve with pressure
    compensation, flow proportional adjustment
    and safety protection. It has good reversing
    speed regulation performance, good reliability,
    convenient operation and long life. It is widely
    used in the hydraulic system of ship machinery
    and other various machinery

    Can be selected according to the following parameter table

    FH-CONTROL VALVE-WINCH CONTROL BLOCK.pdf
    PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40PC CONTROL VALVES FOR SERIES HYDRAULIC CIRCUITS CONTROL VALVE WINDLASS TYPE CSBF-G40
